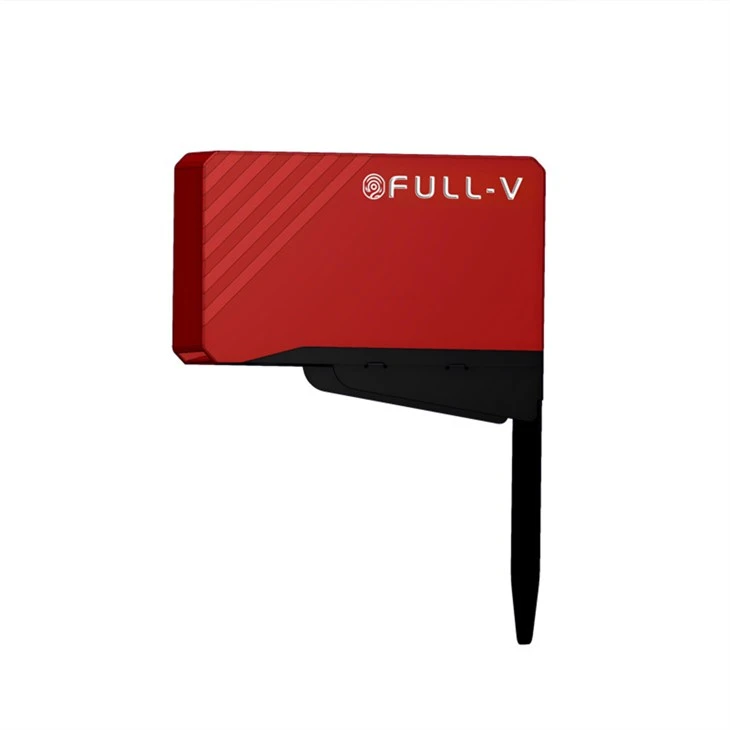

X 시리즈 레이저 용접 심 추적 시스템

● "감지 모듈" 및 "미세 도킹 모듈"이 통합된 Full-v X 시리즈 용접 심 추적 시스템

● 고도로 확장 가능한 기능을 갖춘 플래그십 수준의 소프트웨어 및 하드웨어 구성.

● 사용자 정의 가능한 기능 모듈+독점 알고리즘.

● 새로운 하드웨어 아키텍처로 장기간 안정적인 작동이 가능합니다.

모델	X100T	X200T
프로세서	AI + 8 코어	AI + 8 코어
프레임 속도	최대 180Hz	최대 180Hz
맞춤형 용접 이음새 유형	●	●
제로 갭 감지	●	●
용접 후 검사	●	●
최소 인식폭(mm)	0.12	0.29
측면 정확도(mm)	0.012	0.029
종방향 정확도(mm)	0.043	0.185
유효 관찰 범위(mm)	90 - 130	150 - 300
시야 폭(mm)	20 - 30	40 - 80
크기(mm)	93 x 74 x 39

가시 범위 참조

product-590-834

product-642-908

*제로 간격 감지란 이 기능이 탑재된 센서를 말하며 0.1mm 미만의 간격을 식별하는 데 사용할 수 있습니다.

*시거리는 단지 참고용이며 특정 사용자 요구에 따라 조정될 수 있습니다.

제품 시리즈 구분

Full-v 차세대 용접 심 추적 센서는 새로운 6.0 아키텍처 업그레이드를 통해 기본 성능을 크게 향상시켰으며 시장 사용자 요구에 따라 타겟 구분을 만들어 사용자에게 기본부터 포괄하는 포괄적인 제품 라인을 제공합니다. 고급 확장형 제품에 적용.

product-1930-1575

애플리케이션

Full-v 차세대 용접 심 추적 센서는 새로운 6.0 아키텍처 업그레이드를 통해 기본 성능을 크게 향상시켰으며 시장 사용자의 요구를 충족하도록 맞춤화되어 사용자에게 다음을 포괄하는 포괄적인 제품 라인을 제공합니다. 기본 애플리케이션부터 고급 확장형 제품까지.

Full-v X 시리즈 용접심 추적 시스템은 Full-v의 대표적인 용접심 추적 시스템으로, Full-v의 다년간 축적된 용접 알고리즘과 기술을 X 시리즈에 통합하여 X 시리즈의 실행 속도와 효율성을 크게 향상시킵니다. 모듈식 아키텍처를 통해. X 시리즈는 전통적인 용접 이음매 추적 및 위치 지정 기능을 기반으로 다양한 맞춤형 기능도 갖추고 있습니다.

Full-v X 시리즈 용접 심 추적 시스템에는 새로운 용접 후 검사 기능도 추가되었습니다. 후속 용접 공정에서 전체 용접 이음새를 육안으로 검사하는 데는 시간이 많이 걸릴 뿐만 아니라 미묘한 결함을 놓치거나 인적 오류가 발생할 수도 있습니다. Quanshi는 빠르고 안정적인 단면 형상 감지를 위해 레이저 비전 센서를 활용하여 용접 비드 감지를 위한 완벽한 솔루션을 구축합니다.

용접 비드 검사 솔루션 관련

후속 용접 공정에서 전체 검사를 위한 육안 검사는 시간이 많이 걸릴 뿐만 아니라 미묘한 결함을 놓쳐 인적 오류가 발생할 수도 있습니다. Quanshi는 빠르고 안정적인 단면 형상 감지를 위해 레이저 비전 센서를 활용하여 용접 비드 감지를 위한 완벽한 솔루션을 구축합니다.

레이저 비전 센서, 고정밀 단면 인식
용접 최적화를 지원하는 빅데이터 분석
3D 인터페이스, 사소한 결함도 한눈에 알 수 있음
간단한 프로그래밍, 단순화된 프로그래밍, 신속한 사용 가능

시스템 작동 원리

레이저 심 추적 센서는 레이저를 사용하여 용접 심 표면에 조사하여 레이저 광 밴드를 형성하고 이를 고화질 카메라로 수신하여 이미지화합니다. 알고리즘 처리를 통해 용접 이음새의 3차원 특징은 용접 조인트 좌표, 정렬 불량, 간격 등을 포함한 구조화된 정보로 변환됩니다. 이 정보는 로봇 컨트롤러로 전송되어 로봇에 필요한 궤적 및 프로세스 매개변수를 제공합니다. 용접 로봇을 실시간으로 용접하거나 공작물 편차를 수정하도록 유도하여 완벽한 용접 작업을 수행합니다. 다른 솔루션에 비해 레이저 심 추적은 비접촉식, 높은 정확성, 빠른 속도 및 우수한 적응성의 장점을 가지고 있습니다.

product-1269-419

Full-v 정보

Suzhou Full-v는 2019년에 설립되어 국내외 수천 명의 사용자에게 서비스를 제공하며 사용자로부터 만장일치로 인정을 받았습니다. Full-v 3D 레이저 지능형 용접 심 추적 시스템은 국내외 주류 로봇 제조업체 사이에서 전체 적용 범위 일치를 달성했으며 단순성, 신뢰성 및 광범위한 사용이라는 특징을 가지고 있습니다. 회사는 개방형 맞춤형 광전자 센서 장비 및 기술 서비스를 제공하기 위해 최선을 다하고 있으며 항상 제품 품질과 사용자 경험을 최우선으로 생각합니다. 장인으로서의 지속적인 개선 정신으로 고객에게 믿을 수 있고 안정적인 제품을 제공합니다.
